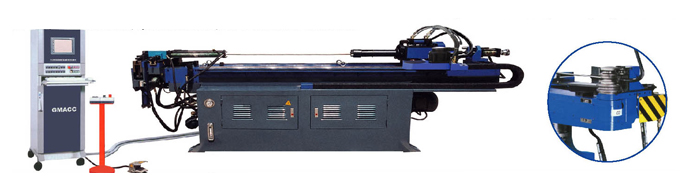

CNC系列为经济型触摸式多层模机床特点：
1、CNC系列为经济型触摸式多层模机床，三轴Y（送料）、B（转管）、C（弯管）全为电气伺服马达驱动。 V轴机头上下自动换模轴。

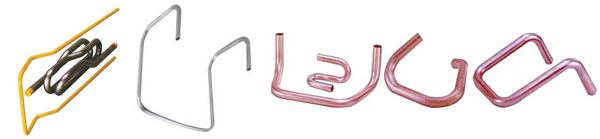

2、加工速度快精度高，适合大批量生产产品如家具、运动器材、汽机车配管航空器配管部件之生产。
|
主要技术参数 |
单位/机型 |
18CNC |
28CNC |
38CNC |
42CNC |
50CNC |
60CNC |
|
最大弯管能力 |
mm |
Ø18*2 |
Ø28*2 |
Ø38*2 |
Ø42*3 |
Ø50*2 |
Ø60*2 |
|
弯曲半径范围 |
mm |
20-150 |
20-180 |
20-200 |
20-200 |
20-250 |
30-250 |
|
弯曲角度范围 |
Degree |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
0-190° |
|
有效穿心长度 |
mm |
1250 |
1850 |
2200 |
2300 |
2300 |
2300 |
|
油压系统马达 |
Kw |
2.2 |
2.2 |
4 |
4 |
4 |
4 |
|
最大压力 |
Kg/cm |
160 |
160 |
160 |
160 |
160 |
160 |
|
机械长、宽、高 |
mm |
3000*700*1300 |
3500*650*1300 |
3500*700*1300 |
4000*700*1300 |
4000*800*1300 |
4600*800*1300 |
|
机器总重量 |
kg |
1200 |
1800 |
2000 |
2000 |
2500 |
2800 |
|
|
|
