适用范围
该机主要应用于铁塔行业的连接板的冲孔及打字作业，并适用于其他行业金属板材的冲孔及打字作业。

结构及性能

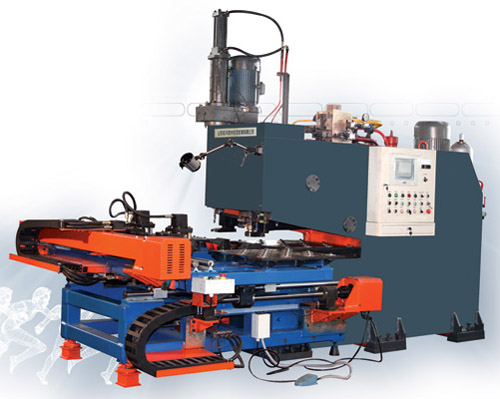

机身为C型钢板焊接结构，钢性好、操作空间大。本机设有三个工作模位（其中有一个

打字工位），模位切换自动进行。夹钳系统能适合不同的厚度的工作，设有基准零位

挡块，工件由滚球工作台支撑。X轴及Y轴运行由伺服电机及滚珠丝杠驱动，由双轴数

控系统控制冲孔位置。整个加工过程自动进行，操作者把工件尺寸输入计算机，以后

可以反复调用。

技术特征

A、机、电、气、液一体化；
B、PLC控制，伺服电机送进；
C、具有故障自我诊断功能
D、编程简易且可以直接使用放样软件所生成的程序数据。

结构及性能
-主要功能部件采用模块化组装，维修方便。
-同一板上可实现冲孔，打印和钻孔工作
-钻孔单元具有空行程快进，慢速工进和快速回程功能，提高工作效率
-编制程序时，只需键入孔径、位置、工件数、也可与设计部门构成局域网，共享数据资源
-工人劳动强度小，工件精度稳定

说明 本机共有4种型号。即BJP-100(不带钻机)、BJPZ-100(带钻机)、BJP-100A（不带钻机

加大型）、BJPZ-100A（带钻机加大型）
